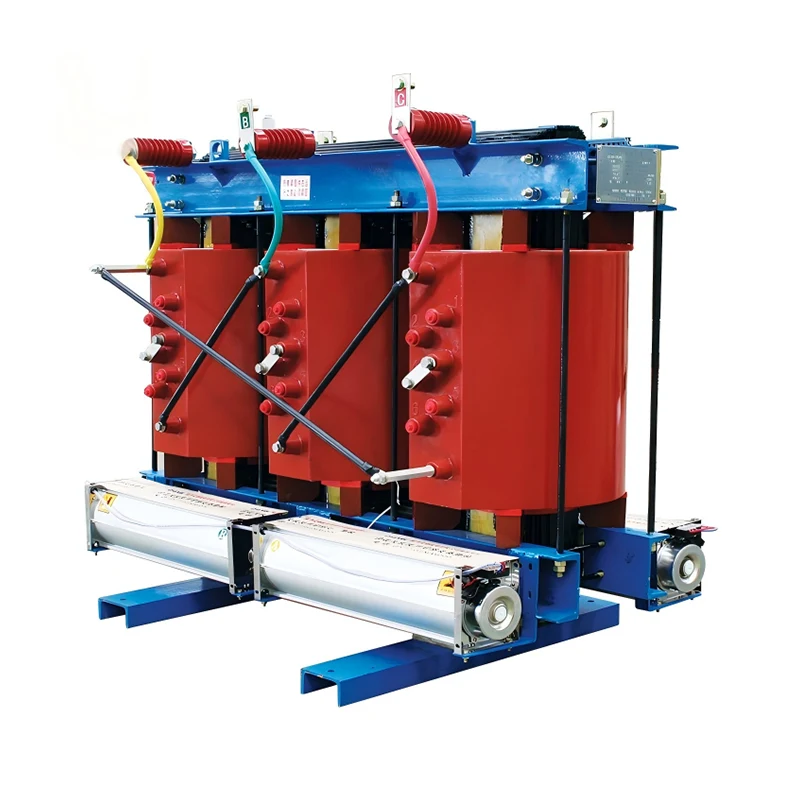

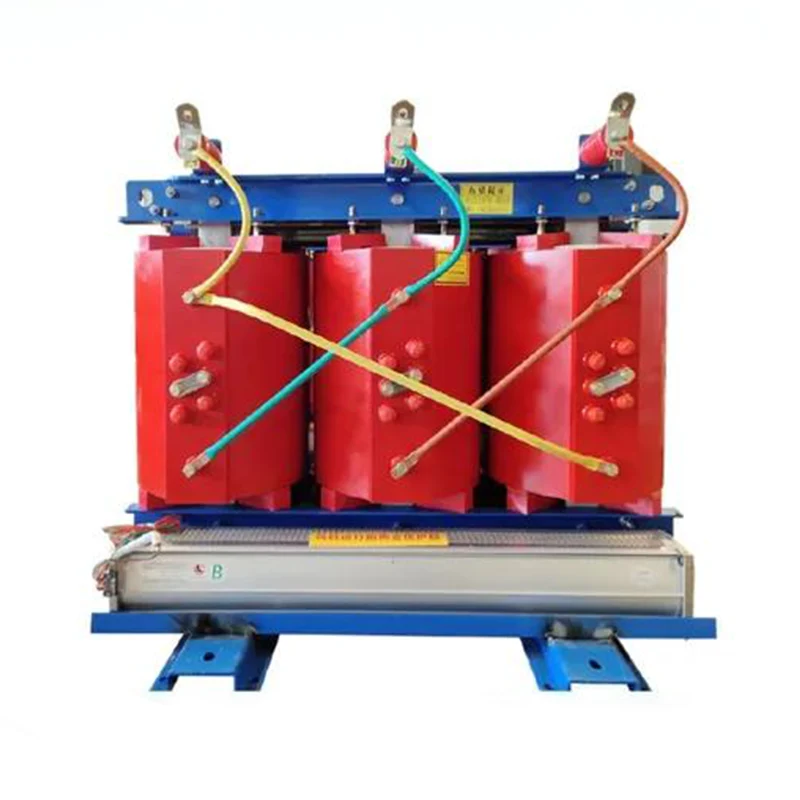

Mag típusú száraz típusú teljesítménytranszformátor

Professzionális gyártóként szeretnénk Önnek JUCEG Core típusú száraz típusú teljesítménytranszformátort kínálni. Mi pedig a legjobb értékesítés utáni szolgáltatást és időben történő szállítást kínáljuk Önnek. A szív típusú vasmag-szerkezetet alkalmazzák, ahol a vasmagoszlop és a járom zárt mágneses áramkört alkot, a tekercs pedig a vasmagoszlop köré van körbevezetve. A vasmag általában nagy mágneses vezetőképességű, kiváló minőségű szemcseorientált hidegen hengerelt szilícium acéllemezek egymásra rakásával készül, hogy csökkentse az üresjárati veszteséget és az üresjárati áramot. A vasmag felülete speciális gyantával van bevonva a nedvesség és a rozsda megelőzése, valamint a működési zaj csökkentése érdekében. A tekercset epoxigyanta öntéssel vagy impregnáló szigeteléssel kezelik, így nagy szilárdságú üvegszálas szerkezetet alakítanak ki, amely kiváló elektromos teljesítménnyel és mechanikai szilárdsággal rendelkezik. A nagy- és kisfeszültségű tekercsek közé szigetelő csöveket helyeznek el az elektromos szigetelés növelése érdekében, a tekercsek stabilitásának és megbízhatóságának biztosítása érdekében pedig távtartó blokkokat és tartólemezeket használnak a tekercsek megszorítására. A magtípusú száraz típusú teljesítménytranszformátor főként légkonvekcióra vagy kényszerített léghűtésre támaszkodik a hőelvezetés érdekében. Természetes léghűtés (AN) alkalmazása esetén a transzformátor folyamatosan, a névleges teljesítményen tud működni hosszú ideig. A kényszerlevegős hűtés (AF) alkalmazásakor a ventilátorok számának növelésével javul a hőleadás hatékonysága, a transzformátor kimeneti teljesítménye pedig 50%-kal növelhető, alkalmas időszakos túlterheléses üzemre vagy vészhelyzeti túlterheléses üzemre.

A száraz típusú transzformátorok típusai:

1. Öntött gyanta száraz típusú transzformátor (CRT):

Epoxigyantát használ a tekercsek kapszulázására, megvédve azokat a nedvességtől, portól, korróziótól és egyéb környezeti tényezőktől.

Nem higroszkópos, nem gyúlékony és karbantartást nem igénylő természete miatt alkalmas magas páratartalmú helyekre, beltéri telepítésekre és tűzveszélyes helyekre.

25 kVA és 12 500 kVA között kapható, F (90°C-os hőmérsékletemelkedés) szigetelési osztályban.

2. Vákuumnyomással impregnált transzformátor (VPI):

Vákuum és nyomás alatt impregnálja a tekercseket H osztályú poliészter gyantával, megszüntetve a légréseket vagy üregeket a szigetelésben.

Növeli a mechanikai szilárdságot, a dielektromos szilárdságot és a termikus stabilitást.

Robusztus felépítésének, nedvességálló burkolatának és alacsony hőtágulási együtthatójának köszönhetően alkalmas kültéri telepítésekhez, szeizmikus eseményekhez és hőmérséklet-ingadozásokhoz.

Műszaki adatok

Előnyök

Kiváló elektromos szigetelési teljesítmény: Az impregnálást követően a Core Type Dry Type Power Transformer teljesen behatol az epoxigyantába a tekercs belsejébe, kitöltve a szigetelőanyagok közötti hézagokat és javítva az általános szigetelési teljesítményt. Az impregnált tekercsszigetelő réteg egyenletes és sűrű, csökkenti a helyi kisülés kockázatát és javítja a transzformátor megbízhatóságát.

Fokozott mechanikai szilárdság: Impregnálás után az epoxigyanta a tekercseléssel szorosan megszilárdul, egy integrált szerkezetet alkotva, ami növeli a tekercs mechanikai szilárdságát és rezgésállóságát. Az impregnálási folyamat rögzítheti a szigetelőanyagok helyzetét, és megakadályozhatja, hogy a vibráció vagy a hőmérséklet változása miatt kilazuljanak vagy elmozduljanak.

Nedvesség- és penészállóság: Az impregnálási folyamat sűrű védőfóliát képez a tekercsfelületen, hatékonyan akadályozza meg a nedvesség bejutását, valamint megakadályozza a szigetelő anyagok nedvesedését és penészesedését. A nedvesség- és penészálló kezelés révén meghosszabbodik a transzformátor szigetelőanyagainak élettartama, és csökkennek a szigetelés elöregedése miatti hibák.

Hőelvezetési teljesítmény javítása: A Core Type Dry Type Power Transformer impregnálási kezelése kitöltheti a szigetelőanyagok közötti hézagokat, csökkentheti a levegőréteget és javíthatja a hővezetési hatékonyságot, segítve a tekercselés hőelvezetését. Az ésszerű szellőzési kialakítással kombinálva az impregnált száraz típusú transzformátor jó hőelvezetési teljesítményt is elérhet.

Költséghatékonyság: Az öntvénytípushoz képest az impregnálási kezelés néhány esetben kevesebb epoxigyanta anyagot használ fel, ami csökkenti az anyagköltségeket. Az impregnáló kezelés különböző formájú és méretű tekercsekhez alkalmas, nagy folyamatrugalmassággal rendelkezik, sokféle igényt kielégít.
