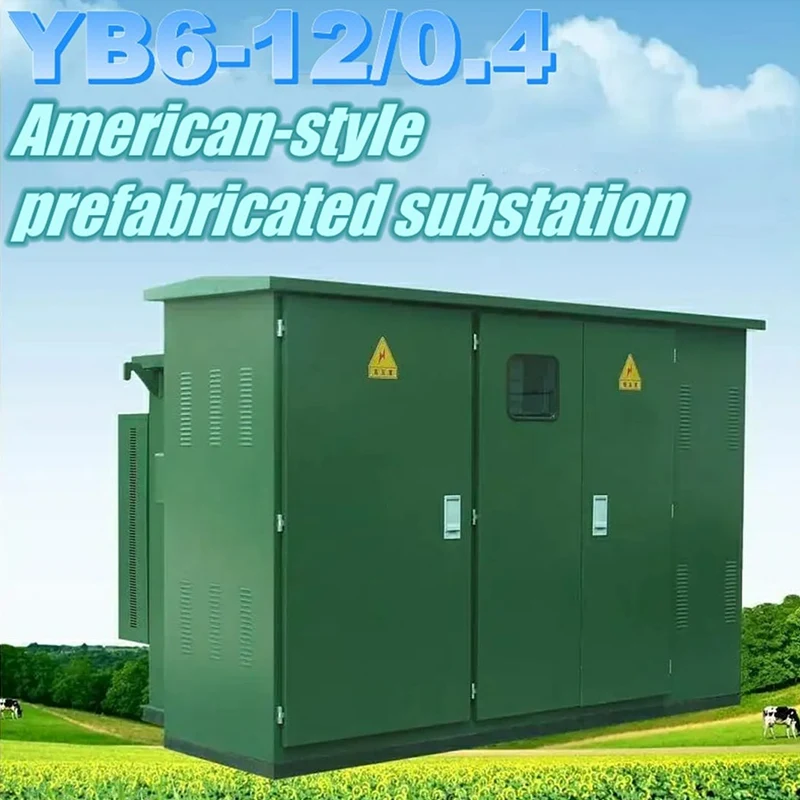

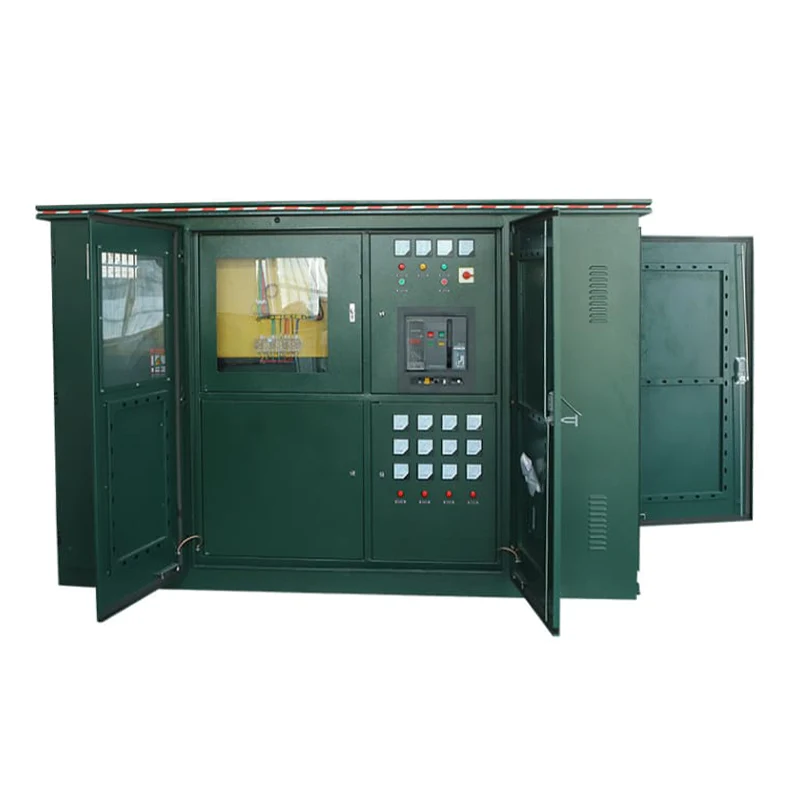

YB6 33kV amerikai előregyártott doboz alállomás

Professzionális, kiváló minőségű JUCEG YB6 33kV amerikai előregyártott doboz alállomás gyártóként a legjobb értékesítés utáni szolgáltatást kínáljuk Önnek. Rendkívül kis helyigényével kiválóan alkalmas városi alkalmazásokhoz; a teljesen szigetelt és tömített kialakítás kiküszöböli a fedetlen feszültség alatt álló alkatrészeket; a kettős biztosítékvédelem és a gyűrű/kapocs rugalmassága fokozza az áramellátás folytonosságát; a hagyományos alállomásokhoz képest alacsonyabbak a telepítési és karbantartási költségek; előszerelt és gyárilag tesztelt, közvetlenül használható a helyszíni üzembe helyezéshez; Az YB6 33kV-os amerikai előregyártott dobozos alállomás olyan előnyöket kínál, mint az intelligens felügyelet, a SCADA integráció és a különféle héjanyag-opciók.

Teljesítmény jellemzők

1. Teljesen szigetelt, teljesen lezárt, nincs szükség gyakori karbantartásra, biztosítva a személyi biztonság megbízható védelmét;

2. Kompakt szerkezet, térfogata csak 1/3 - 1/5 egy ekvivalens európai transzformátoré, és alacsony magasságú;

3. Az YB6 33kV-os amerikai előregyártott dobozos alállomás doboz típusú szerkezetet fogadhat el, hogy elkerülje a tartályban lévő transzformátorolaj szennyeződését;

4. A nagyfeszültségű oldal dupla biztosítékos teljes körű védelmet alkalmaz, jelentősen csökkentve a költségeket: használható gyűrűs hálózatban vagy terminálként, a kábelfej pedig 200A-es terhelőáram mellett gyorsan kihúzható;

5. A doboztest méhsejt típusú kétrétegű kompozit lemezt használ, hőszigetelő és hőelvezető funkcióval;

6. A kisfeszültségű oldalra elektronikus fázisvesztés-védő került. Ha rendellenes feszültség lép fel a rendszerben, gyorsan leválaszthatja a fő bejövő kapcsolót;

7. A nagyfeszültségű oldalon olajba merülő terheléskapcsolók vagy SF6 terheléskapcsolók vannak, amelyek elektromos korszerűsítésével megalapozzák az elosztóhálózat automatizálását;

8. Használjon olajba merülő S9 vagy több kiváló S11 sorozatú transzformátort;

Munkakörnyezeti feltételek

Szállítás:

A gyárilag kiadott alállomásokat 25# (vagy 45#) transzformátorolajjal kell feltölteni, amint azt az olajtartályban lévő olajszintmérő jelzi. Szállítás és kezelés során az alállomást tilos felfordítani vagy megbillenteni, az alkatrészeket ütni, erős vibrációnak kitenni.

Amikor az YB6 33kV-os amerikai előregyártott doboz alállomást a helyszínen emelik és mozgatják, különös figyelmet kell fordítani. Az emelőhorgot az olajtartály emelőhorgára kell rögzíteni, és az emelést lassan kell végrehajtani, hogy az acél drótkötél ne sértse meg az alállomás felületi festését, sőt az egész alállomás súlypontjának elmozdulását, billentését vagy leesését okozza.

Telepítés:

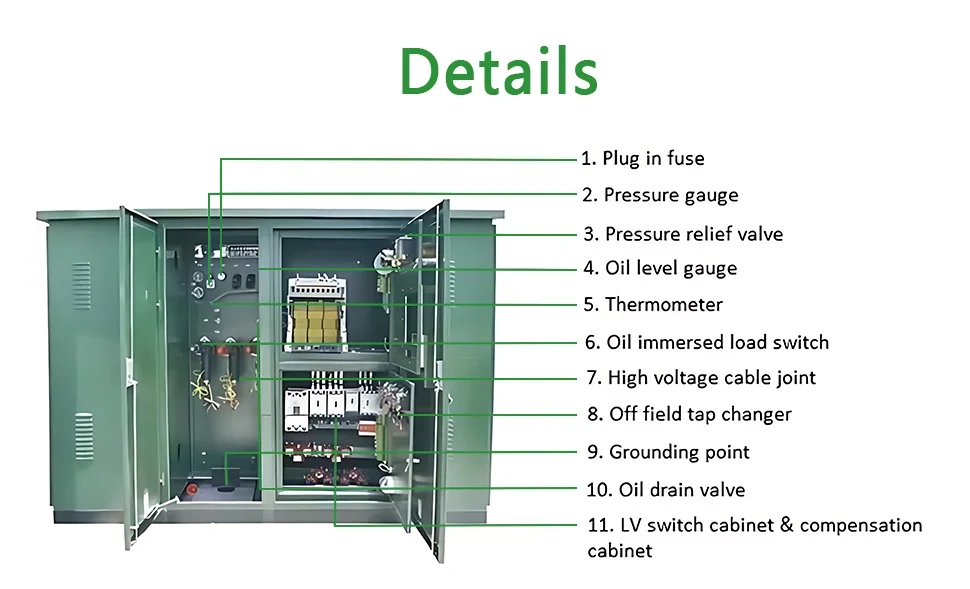

Az alállomás helyszíni beépítésekor ügyelni kell a szekrény felületfestésének védelmére. Nem megengedett, hogy nyomásmérők, olajszintmérők, hőmérők, dugaszolható biztosítékok fogantyúi és szigetelő perselyelemek ütközzenek, repedjenek stb., és a csavarok sem lazulhatnak meg.

Távolítson el minden port és szennyeződést az alállomás külsejéről, a szekrényajtó belsejéről és a szigetelőpersely felületéről.

Ellenőrizze, hogy az alállomás adattábla-adatai és terméktanúsítványa egyezik-e a megrendelőlappal, és ellenőrizze, hogy a csomagolási lista szerint hiányoznak-e a dokumentumok és alkatrészek.

Az alállomás kábeleinek és be-/kimenő vezetékeinek polgári kiviteli rajzai az ábrán láthatók.

Karbantartás:

A gyárilag kibocsátott termékek szigorú összeszerelésen és beállításon mentek keresztül, és nem kell szétszerelni őket a beszerelés során, hogy ne befolyásolják a teljesítményt. A karbantartás a következő helyzetekre korlátozódik:

A transzformátorolaj mintaelemzése évente egyszer;

Ha az olajszint lecsökken, azonnal töltse utána. Az olajminőségnek meg kell egyeznie a tartályban lévővel;

A biztosíték kiolvadása után meg kell határozni az okot, és a biztosítékmag cseréjekor ügyelni kell arra, hogy annak specifikációja és modellje megegyezzen az eredeti specifikációval és modellel.
