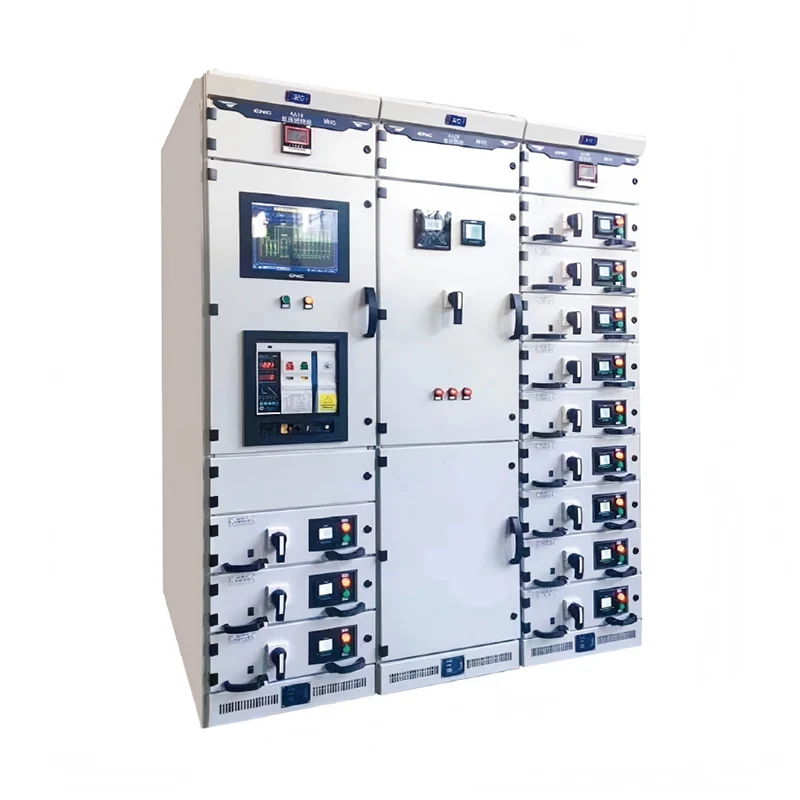

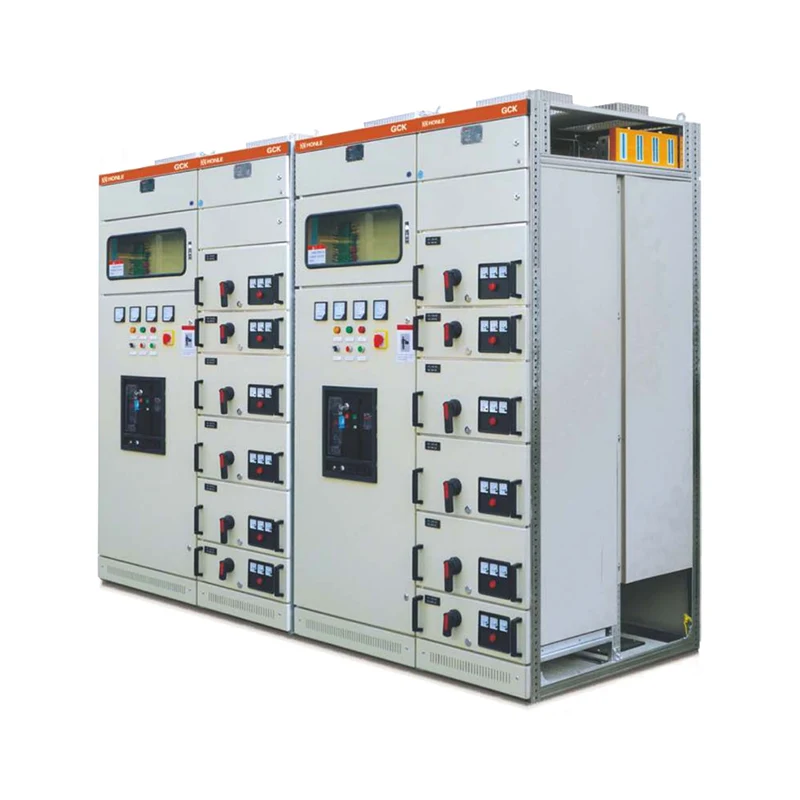

GCK kisfeszültségű kihúzható kapcsolóberendezés

Biztos lehet benne, hogy a JUCEG GCK kisfeszültségű kihúzható kapcsolóberendezést gyárunkból vásárolja meg. A kombinált összeszerelési szerkezetet alkalmazzuk, és a szekrényváz minden alkatrésze csavarokkal van összekötve, elkerülve a hegesztési deformációt és feszültséget, valamint javítja a pontosságot és a szabványosítási szintet. A szekrény három elkülönített részre oszlik: gyűjtősínkamra, funkcionális egységkamra és kábelkamra, amelyek hatékonyan akadályozhatják meg a balesetek terjedését és megkönnyítik az élő karbantartást. A védelmi szint elérheti az IP30/IP40-et. A fiókos egység mechanikus reteszelő rendszerrel van felszerelve, amely támogatja az élő karbantartást. A GCK alacsony feszültségű kihúzható kapcsolóberendezés főáramköri dugója égésgátló műszaki műanyag házat használ a tömítéshez, és a szelepszerkezet automatikusan bezáródik, amikor a fiókot kihúzzák, így biztosítva a működés biztonságát. A funkcionális egység (fiók) ki- és behelyezése karos műveletek, melyek kezelése kényelmes és megbízható. A fiókos egység és az ajtó mechanikusan reteszelve van a főkapcsoló működtető mechanizmusával. Amikor a főkapcsoló zárt állásban van, az ajtót nem lehet kinyitni, ami megkönnyíti az elektromos berendezések biztonságos karbantartását. A komponensek sokoldalúsága, jó alkalmazhatósága és magas szabványosítási szintje jellemzi. A fiókos egység magassága moduláris, így könnyen kombinálható és szükség szerint bővíthető.

Műszaki előírások

Névleges feszültség: AC 380V, 660V

Névleges áramerősség: vízszintes gyűjtősín 4000A-ig, függőleges gyűjtősín 1600A-ig

Névleges rövid távú ellenállási áram: RMS érték 50kA, 80kA, csúcsérték 105kA, 176kA

Védettség: IP30, IP40

A GCK kisfeszültségű kihúzható kapcsolóberendezés körüli környezeti levegő hőmérséklete nem haladja meg a +40 ℃-ot, nem alacsonyabb, mint -5 ℃ (egyes termékek akár -25 ℃ is lehet), és az átlagos hőmérséklet 24 órán belül nem haladja meg a +35 ℃-ot. A relatív páratartalom +40 ℃ legmagasabb hőmérsékleten nem haladja meg az 50%-ot, alacsonyabb hőmérsékleten pedig magasabb lehet.

A tengerszint feletti magasság nem haladja meg a 2000 métert (egyes termékekhez legfeljebb 1000 méter szükséges). Szennyezettségi fokozat 3.

Használati útmutató

1. Telepítés:

A beszerelés előtt ellenőrizni kell, hogy a GCK kisfeszültségű kihúzható kapcsolóberendezés sértetlen-e, és nem volt-e nedves. Ezenkívül ellenőrizze, hogy a csomagolási lista szerint nincs-e hiányzó alkatrész vagy nem sérült-e meg szállítás közben.

A kapcsolószekrényt tiszta, száraz és jól szellőző helyre kell felszerelni. Kerülje olyan helyre, ahol korrozív gázok, gőzök vagy robbanásveszélyes por található.

A telepítés során kövesse a termék szerelési és használati útmutatóját, hogy biztosítsa a helyes telepítési sorrendet és a beépítési minőség megfelel a szabványoknak.

A kapcsolószekrény szakaszonkénti összeszerelésekor csavarokkal húzza meg az illesztési lyukakat, hogy biztosítsa a szekrények közötti szilárd és megbízható csatlakozást.

2. Működés:

Üzembe helyezés előtt ellenőrizze, hogy a kapcsolószekrényen belüli elektromos berendezések és vezetékek megfelelnek-e a rajzi követelményeknek, a sorkapcsok vannak-e számokkal megjelölve, a vezetékek rendben vannak-e és szilárdak.

Működés közben szigorúan kövesse az üzemeltetési eljárásokat, hogy elkerülje a véletlenszerű használatot, amely a berendezés károsodását vagy személyi sérülést okozhat.

A fiókegység ki- és behelyezését a biztonságos működés érdekében a főkapcsoló nyitott állásában kell elvégezni.

A működtető mechanizmus és az ajtó között mechanikus retesz található. Csak a főkapcsoló nyitott állásában lehet kinyitni az ajtót, ami megkönnyíti az elektromos berendezések karbantartását és cseréjét.

3. Karbantartás:

Rendszeresen tisztítsa meg és ellenőrizze a GCK kisfeszültségű kihúzható kapcsolóberendezést, hogy megbizonyosodjon arról, hogy a berendezés felülete tiszta és pormentes, valamint az elektromos berendezés érintkezői jó állapotban vannak.

Rendszeresen ellenőrizze a mechanikus retesz és az elektromos retesz megbízhatóságát a berendezés működésének biztonsága érdekében.

Rendszeresen ellenőrizze és tesztelje, hogy minden mérő és relé megfelelően működik-e, hogy biztosítsa a berendezés normál védelmi funkcióját.

Rendszeresen ellenőrizze és tesztelje a kapcsolószekrény földelését, hogy megbizonyosodjon arról, hogy a földelőeszköz szilárd és megbízható.
