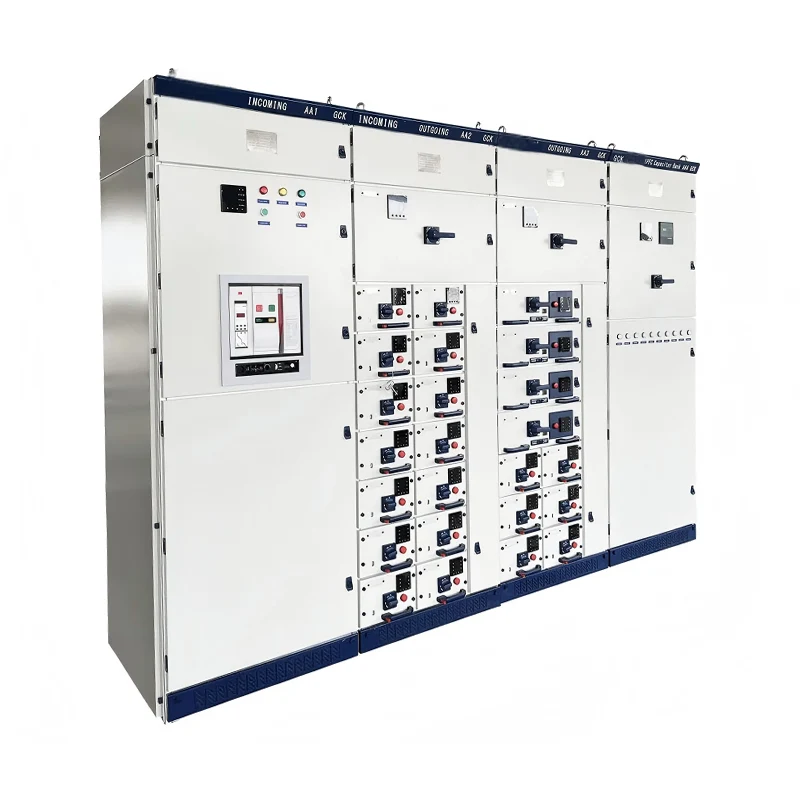

GCS kisfeszültségű kihúzható kapcsolóberendezés

A JUCEG GCS kisfeszültségű kihúzható kapcsolóberendezések ellátására specializálódott gyártó és beszállító. A GCS kisfeszültségű kihúzható kapcsolóberendezéseket széles körben alkalmazták az energiafelhasználók, és alkalmasak elosztásra, villanymotorok központi vezérlésére, meddőteljesítmény kompenzációra stb. 50 (60) Hz háromfázisú váltakozó áramú frekvenciájú és 60 V névleges üzemi feszültséggel (60 V, 60 V) névleges áramerőssége 4000 A vagy az alatti. A GCS kisfeszültségű kihúzható kapcsolóberendezéseket széles körben alkalmazzák nagy erőművekben, petrolkémiai rendszerekben és más olyan helyeken, ahol magas az automatizálási szint és a számítógépes interfészek követelményei. Háromfázisú váltakozó áramú, 50 (60) Hz frekvenciájú, 380 V (400 V, 660 V) névleges üzemi feszültségű, legfeljebb 4000 A névleges áramú kisfeszültségű elosztóeszközként áramtermelő és -ellátó rendszerekben használják elosztásra, motorok központi vezérlésére és meddőteljesítmény-kompenzációra, fontos szerepet játszik.

Műszaki előírások

Névleges feszültség: Fő áramkör AC 380V (400V, 660V), segédáramkör AC 220V, 380V (400V), DC 110V, 220V.

Névleges frekvencia: 50 (60) Hz.

Névleges szigetelési feszültség: 660V (1000V).

Névleges áramerősség: Vízszintes busz ≤ 4000A, függőleges busz (MCC) 1000A.

A busz névleges rövid távú ellenállási árama: 50 kA, 80 kA (1 s).

A busz névleges csúcsállósági árama: 105 kA, 176 kA (0,1 s).

Teljesítmény-frekvencia tesztfeszültség: Főáramkör 2500V/1min, segédáramkör 1760V/1min (egyes anyagok 2000V/1perc-et említenek).

Kapcsolóberendezések típusai: Kihúzható vs. fix

A kihúzható és rögzített kapcsolóberendezések olyan jellegzetes tulajdonságokkal rendelkeznek, amelyek lehetővé teszik az alkalmazásukat az elektromos rendszerek különböző helyzeteiben. A GCS kisfeszültségű kihúzható kapcsolóberendezések olyan alkalmazásokhoz készültek, ahol a változó tényezők és a könnyű elérhetőség nagyon fontos. Ezek a rendszerek lehetővé teszik az adott komponens egyszeri kihúzását, ami nincs hatással az egész rendszerre, így leegyszerűsítve a karbantartási és frissítési folyamatokat. Az ilyen típusú kapcsolóberendezések alkalmasak összetett energiaellátó rendszerekben, mivel a leállásokat a lehető legnagyobb mértékben el kell kerülni. Másrészt a rögzített kapcsolóberendezések tartósabbak és olcsóbbak; azonban olyan területeket céloz meg, ahol ritka az eszközök karbantartása és alacsony az igény a berendezések cseréjére. Viszonylag korlátozottabb megoldást kínálnak, ami bizonyos zárt létesítményekben kötelező.

A 3 legjobb keresési eredmény áttekintése során a keresésből kirajzolódott egy tendencia, amely néhány kulcsfontosságú műszaki paraméterre összpontosított, amelyek megkülönböztetik az ilyen típusú kapcsolóberendezéseket:

· Hozzáférhetőség: A kivehető egységekkel kapcsolatban a fő gond az, hogy könnyen hozzáférhetők legyenek, így lehetővé válik az egyszerű és gyors karbantartás, javítás és az alkatrészek cseréje, ami a magas üzemidő-igényű rendszereknél jellemző.

· Költség: A fix kapcsolóberendezéseket azonban előnyben részesítik, különösen költségmegfontolások miatt, mivel olcsóbbak az egyszerű szerkezet és az alacsony karbantartási igény miatt.

· Méret: A helyhez kötött kapcsolóberendezések kompakt jellege szintén a fő előny a térbeli elhelyezés szempontjából.

Hogyan működik a GCS kihúzható kapcsolóberendezés?

1. Általános funkció és összetétel:

A GCS kisfeszültségű kihúzható kapcsolóberendezés egy háromfázisú váltakozó áramú áramelosztó berendezés, melynek névleges üzemi feszültsége 380V (400V-ra és 660V-ra bővíthető), névleges árama pedig 4000A (a továbbfejlesztett változat elérheti a 6300A-t). Alapvető funkciói közé tartozik az energiaelosztás, az elektromos motorok központi vezérlése és a meddőteljesítmény kompenzáció. Széles körben használják erőművekben, petrolkémiai iparban, kohászatban, textilgyártásban, sokemeletes épületekben és más iparágak áramelosztó rendszereiben.

2. Moduláris fiók kialakítás:

A kapcsolószekrény fiókos szerkezetű. Minden fiók egy független funkcionális egység, 160 mm-es magassági modullal. GCS kisfeszültségű kihúzható kapcsolóberendezések öt méretsorozatra osztva: 1/2 egység, 1 egység, 1,5 egység, 2 egység és 3 egység. A fiók magassága állítható, szélessége és mélysége fix, biztosítva az azonos funkcionális egységek felcserélhetőségét. A fiók panel olyan helyzetjelzőkkel van felszerelve, mint a "nyitott", "zárás", "teszt" és "kihúzás", valamint egy mechanikus reteszelő berendezés is található, amely megakadályozza a véletlen működést. A fiók egy csúszó résen és egy csúszóblokk-szerkezeten keresztül tolódik előre, a rugós határzár növeli a stabilitást és megakadályozza az alkatrészek túlmelegedését vagy a fiók leválását.

3. A funkcionális helyiség szigetelése és a gyűjtősín elrendezése:

A szekrény funkcionális egységre, gyűjtősínre és kábelszobára oszlik. Minden helyiség szigorúan el van szigetelve, hogy megakadályozzuk a hibák továbbterjedését. A funkcionális egység helyiségben a fiókos egység, a gyűjtősín helyiségben a vízszintes gyűjtősín, a kábelszoba pedig a kábelek fel-le be- és kivezetését valósítja meg. A vízszintes gyűjtősín vízszintes helyzetben van elrendezve a szekrény hátulján, ami fokozza az elektromos erők ellenállását, és lehetővé teszi a főáramkör nagy rövidzárlati szilárdságát (a dinamikusan stabil áram elérheti a 76 kA-t). A függőleges gyűjtősín névleges árama 1000A (MCC szekrényekhez), ami megfelel a nagy kapacitású áramelosztás követelményeinek.

4. Elektromos csatlakozás és adapter kialakítása:

Dugaszolható és adapter: A fiók bejövő és kimenő vezetékei az aktuális mérettől függően különböző számú szalagszerkezetet használnak dugaszolható alkatrészekből a megbízható érintkezés érdekében. Az 1/2 egység fiók a hátlap típusú ZJ-2 típusú adapteren keresztül csatlakozik a kábelrekeszhez. Az egységfiók a ZJ-1 típusú adapter rúd- vagy csőszerű szerkezetét alkalmazza a hőmérséklet-emelkedés csökkentése és a megbízhatóság javítása érdekében. A GCS kisfeszültségű kihúzható kapcsolóberendezések kábelteres kialakítása támogatja a felső és alsó be- és kimenő vezetékeket. A zéró sorrendű áramváltó a rekeszben van elhelyezve az egyszerű telepítés és karbantartás érdekében. A rekesz szélessége 240 mm vagy 440 mm között választható, hogy megfeleljen a különböző kábelmennyiségi követelményeknek.
