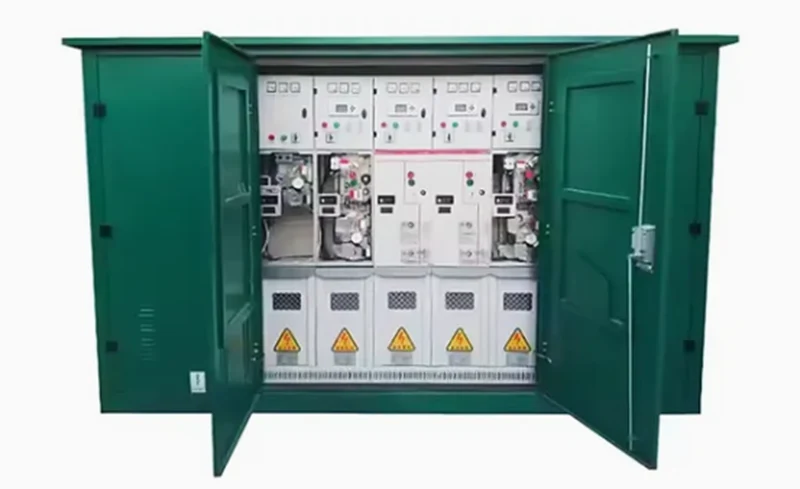

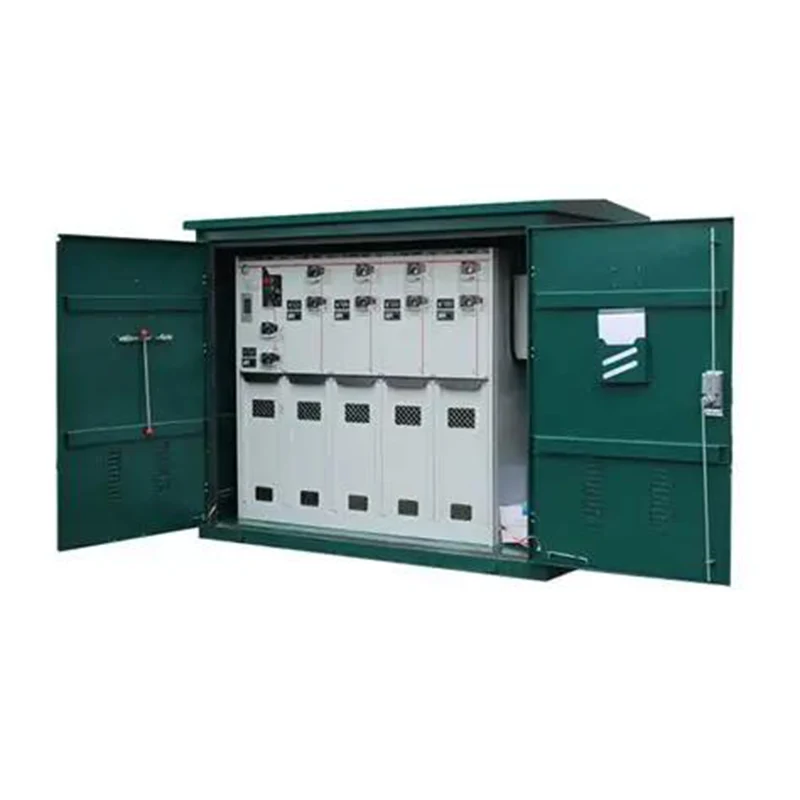

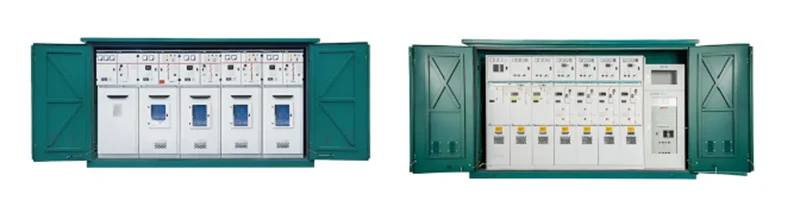

Kültéri doboz típusú intelligens kapcsolóberendezés

Ennek az időjárásálló szerelvénynek a belső felépítése különálló, acélból elválasztott rekeszekbe van rendezve. Ezek a rekeszek tartalmaznak egy gyűjtősín kamrát, egy terhelés-kapcsoló- vagy megszakító-szakaszt, egy kábel-lezáró zónát, egy működtető-mechanizmus-rekeszt, egy reteszelő szerelvényt, egy kisfeszültségű vezérlőrekeszt és egy külön mérőberendezést.

Minden egyes zóna fizikailag le van zárva robusztus acél korlátokkal, biztosítva, hogy minden hibaállapot a szomszédos szakaszokba zuhanás nélkül maradjon. A gyűjtősín kamra a kültéri doboz típusú intelligens kapcsolóberendezés felső részét foglalja el. Ebben a kamrában a fővezetékek folyamatos vízszintes futásban vannak összekötve, amely átíveli a teljes kapcsolóberendezés-sort. Ez a vízszintes buszelrendezés leegyszerűsíti a jövőbeni bővítési munkákat, és lehetővé teszi további panelek beépítését minimális utómunkával. Összességében a burkolat rekeszezett elrendezése növeli az üzembiztonságot és a hosszú távú használhatóságot.

Paraméterek

Az alacsony feszültségű reteszrekesz a teljes szerelvény vezérlőfelületeként is szolgál. Ebben a részben egy rugós feltöltésű működtetőmechanizmus működik együtt a mechanikus reteszekkel és az átlátszó helyzetjelzőkkel a biztonságos kapcsolási szekvenciák irányításához. A további opciók közé tartoznak a segédérintkezők, a söntkioldó tekercsek, a vészkioldó működtetők, a kapacitív élővonal-kijelzők, a kulcsalapú reteszelések és a motoros működtető hajtások. A kamra elegendő helyet biztosít a rögzítőműszer-háznak, a vezérlőáramkörnek vagy a védőműszer-háznak. Doboz típusú intelligens kapcsolóberendezés 750 mm széles konfigurációjában két egyforma alacsony feszültségű résszel rendelkezik, amely lehetővé teszi a tartozékok jelentős bővítését anélkül, hogy növelné az alapterületet. Ez az egységen belüli kétkamrás elrendezés elegendő kapacitást biztosít még a legátfogóbb elosztási rendszerek számára is.

Műszaki adatok:

 - Névleges feszültség: 12 kV

- Névleges áram: 630 A

- Megszakítóképesség: 630 A (20 kA rövidzárlatállóság)

- Névleges frekvencia: 50 Hz

- Ház védelmi szintje: IP4X

Főbb jellemzők:

Helytakarékos: 60%-kal kisebb helyigény, mint a hagyományos állomások

Plug-and-Play: Az előre összeszerelt modulok 70%-kal csökkentik a telepítési időt

Smart Ready: Beépített kommunikációs portok a SCADA integrációhoz

Tartós: Rozsdamentes acél konstrukció (-25°C és +40°C közötti működés)

Rugalmas: Konfigurálható megszakítókkal, PT-kkel, mérőkkel és USP-vel

Előnyünk

Az alacsony feszültségű reteszrekesz a teljes szerelvény vezérlő interfészeként működik ezen a szakaszon belül egy rugós töltésű működési mechanizmus a mechanikus reteszekkel és az egyértelmű helyzetjelzőkkel együtt működik a biztonságos kapcsolási szekvenciák irányításához, további opciók közé tartoznak a segédérintkezők sönt kioldó tekercsek vészkioldó működtetők kapacitív élő vonal kijelzők kulcs alapú rögzítő reteszek és motoros működési hajtások a kamra nem nagy vezérlésű műszercsomagot és védőműszereket a kamra számára A kültéri doboz típusú intelligens kapcsolóberendezések 750 mm széles konfigurációjában két egyforma alacsony feszültségű résszel rendelkeznek, amelyek lehetővé teszik a kiegészítők jelentős bővítését a lábnyom nélkül. Ez az egységen belüli kétkamrás elrendezés még a legátfogóbb elosztási rendszerek számára is elegendő kapacitást biztosít.

1. Üzemünk továbbra is ragaszkodik az ügyfélközpontúsághoz, és törekszik a technológia és a tudomány fejlesztésére.

2. Termékeink kiváló minőségűek és ügyfeleink mély szeretettel rendelkeznek

3. Termékeink megfeleltek az ISO9001:2000 minőségbiztosítási rendszer tanúsítványának .

4. Erős ellátási láncunk és értékesítés utáni szolgáltatásunk van.

Tanúsítványok és minősített

GYIK

Q1: Milyen feszültségszinteket támogat ez a berendezés?

Ez a kültéri intelligens elosztó egység legfeljebb 40,5 kV-os középfeszültségű alkalmazásokhoz használható, általános konfigurációkkal 11 kV 12 kV 24 kV és 36 kV a regionális hálózati szabványoktól függően

Q2: Mennyi a tipikus szállítási határidő?

A szabványos konfigurációkat négy-hat héten belül szállítják, míg a speciális védelmi reléket vagy nem szabványos gyűjtősín-elrendezést igénylő egységek a rendelés mennyiségétől függően nyolc-tíz hétig terjedhetnek.

Q3: Mennyi a berendezés várható élettartama?

A lezárt gázszigetelt mag normál üzemi körülmények között harminc évet meghaladó tervezési élettartamra van tervezve, a belső alkatrészek minimális leépülése mellett.

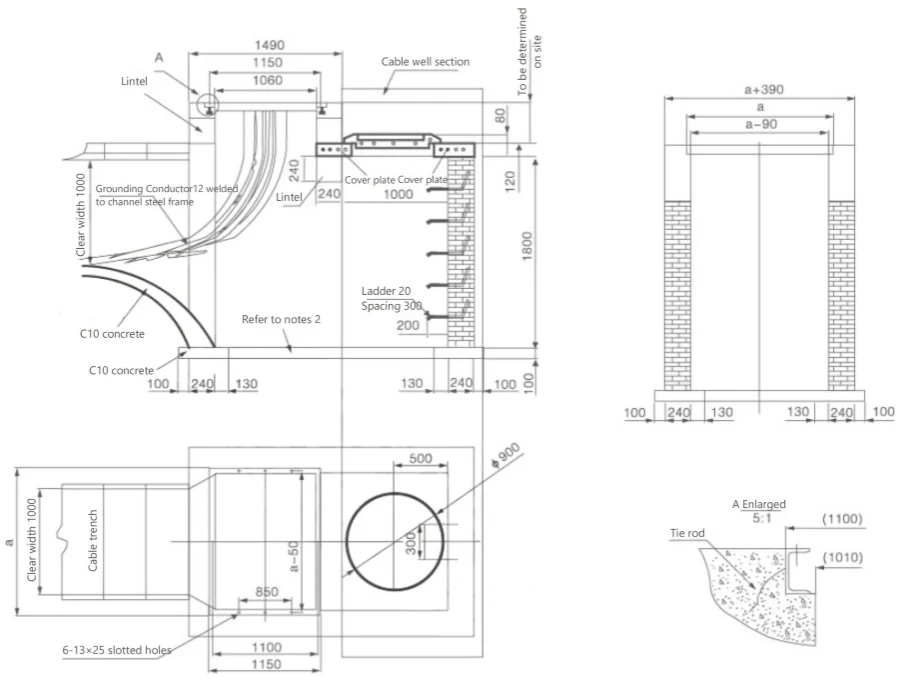

4. kérdés: Szükséges-e az egység külön alapot vagy lábazatot?

Igen sík beton alátét vagy megemelt lábazat javasolt a kábelbevezetés megfelelő igazítása és a vízelvezetés biztosítása érdekében.

5. kérdés: Elérhető a helyszíni üzembe helyezési támogatás?

Igen A JUCEG alapfelszereltségként kínál távoli műszaki útmutatást, opcionális helyszíni felügyeleti és üzembe helyezési szolgáltatásokkal, amelyek kérésre a rendelés leadásakor állnak rendelkezésre
