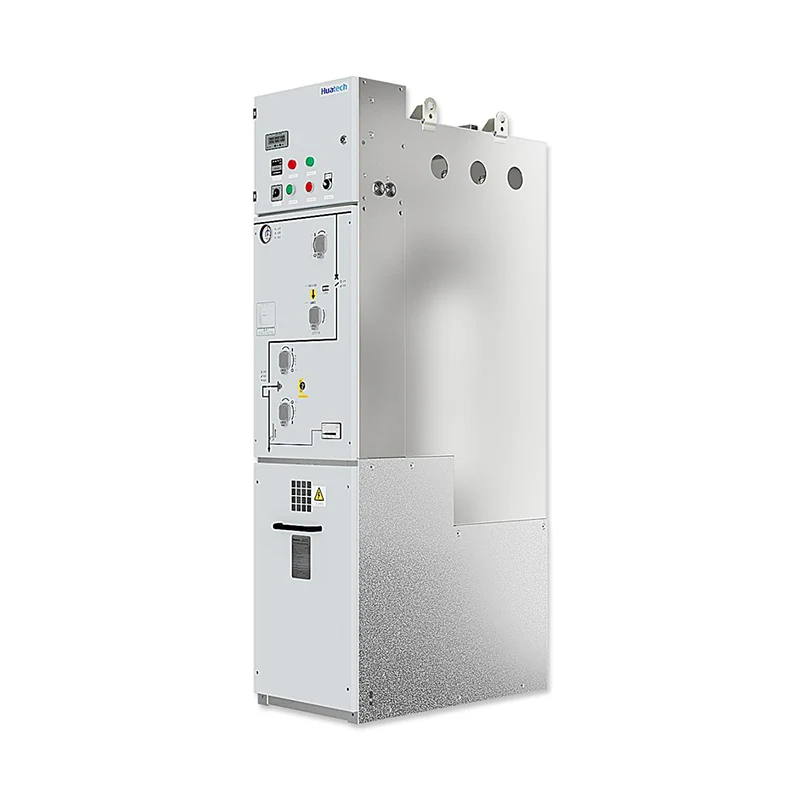

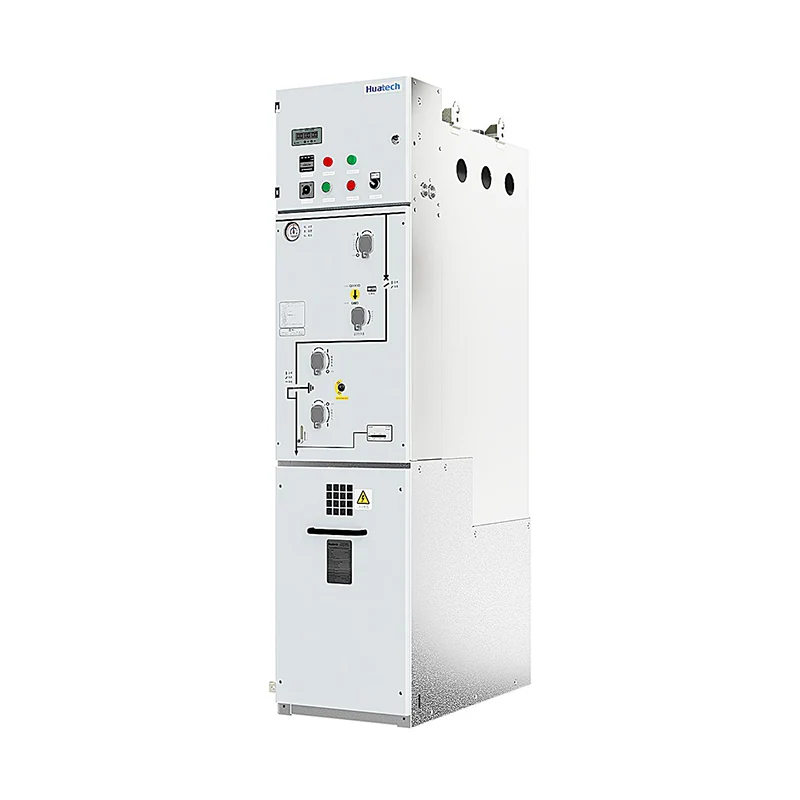

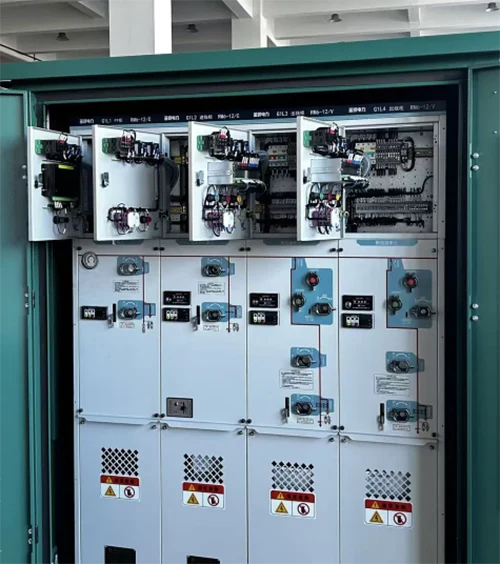

SM6 SF6 gázszigetelt kompakt RMU

A legtöbb kapcsolóberendezés nagy bejárattal rendelkezik, majd fokozatosan átveszi a találkozókkal teli karbantartási ütemtervet. Ez az a fajta felszerelés, amely a legalkalmatlanabb pillanatokban is figyelmet igényel. Az SM6 Compact RMU teljesen az ellenkező megközelítést alkalmazza. Ez az igénytelen egység csendesen érkezik, beilleszkedik a kijelölt sarokba, és aztán végképp semmi figyelemre méltót nem csinál a következő több mint harminc évben. Nincs dráma, nincs szervizhívás, nincs eszeveszett éjféli hibaelhárítás, nincs pánikszerű keresés az egy évtizede elavult alkatrészek után. Az SM6 SF6 gázszigetelt kompakt RMU csak egy zárt SF6 kamra, amely saját dolgával foglalkozik, miközben a kinti világ hő-, pára- és porciklusokat tapasztal. Az összeállítás nem kér felismerést, nem indít riasztást és nem generál papírmunkát. Ez nem egy izgalmas felszerelés, és pontosan ez a lényeg.

Paraméterek

Az összeállítás középpontjában a moduláris architektúra áll, amely rugalmas konfigurálást és egyszerű telepítést tesz lehetővé a helyszín túlzott előkészítése nélkül. A teljesen zárt SF6 szigetelőrendszer kiküszöböli a nedvességnek és a szennyeződéseknek való belső expozíciót, így évről évre megbízható, kéztől független működést biztosít. Az integrált mechanikus reteszelések alapvető biztonsági réteget biztosítanak a működéshez, megakadályozva a félrelépéseket a kapcsolási folyamatok során. Mindeközben a kiváló minőségű belső alkatrészek stabil, hosszú távú teljesítményt biztosítanak a középfeszültségű elosztó hálózatokon. Az SM6 SF6 gázszigetelt kompakt RMU számos funkcionális konfigurációt is magában foglal, beleértve a terhelés-megszakítókat, a vákuum-megszakítókat, a biztosítékvédelmi rendszereket és a dedikált mérőegységeket. Ez teszi ezt a kompakt megoldást a különféle alkalmazási igényekhez adaptálhatóvá anélkül, hogy veszélyeztetné a csendes, hosszú élettartamra vonatkozó alapvető ígéretet.

Alkalmazások

A Ring Main Unit (RMU) széles körben használatos kompakt alállomásokban, transzformátor alállomásokban, városi áramelosztó hálózatokban, naperőművekben, szélerőművekben és ipari áramelosztó rendszerekben.

A termék telepítésének lépései

Telepítés előtti előkészítés

Az SM6 SF6 gázszigetelt kompakt RMU elhelyezése előtt győződjön meg arról, hogy a telepítés nyugodt, száraz időben történik, homokfújás vagy csapadék nélkül. A relatív páratartalomnak nyolcvan százalék alatt kell maradnia. A munkaterületet antisztatikus porlemezzel kell lefedni, és a padlót tisztán kell tartani. Alaposan ellenőrizze az egységet. Ellenőrizze, hogy az SF6 gáznyomás és nedvességtartalom megfelel-e a gyári előírásoknak. Ellenőrizze az összes szigetelő alkatrészt, hogy nincsenek-e repedések vagy sérülések, és ellenőrizze, hogy a tömítések sértetlenek-e, és nincsenek-e újrafelhasznált tömítések. Az alapozásnak át kell mennie az ellenőrzésen, a középpont távolsága és a magasság eltérése tíz milliméteren belül van, és a beágyazott csavar középpontjának eltérése nem haladhatja meg a két millimétert. A beton szilárdságát teljesen ki kell kötni és ellenőrizni kell.

Telepítési lépések

Emelje fel a lezárt szerelvényt a helyére megfelelő kötélzet és daru segítségével. Állítsa be a szintező csavarokat, amíg a függőleges beállítás a gyártó tűréshatárán belülre nem esik. Rögzítse a szekrényt a gyári számozott sorrend szerint, minden csavart kalibrált nyomatékkulccsal meghúzva. Pontonként legfeljebb három alátétet használjon, és a köteg teljes vastagsága tíz milliméter alatt legyen. Csatlakoztassa a bejövő és kimenő kábeleket az elektromos kapcsolási rajz szerint. A dugaszolható végződéseknél győződjön meg arról, hogy az érintkezőcsap teljesen a persely belsejébe illeszkedik, hogy megakadályozza a nyomkövetést, és ellenőrizze, hogy a feszültségkúp szorosan illeszkedik-e túlzott összenyomás nélkül. Töltse fel a gázkamrát száraz SF6-tal a megadott nyomásig, majd végezzen szivárgásellenőrzést. Minden fém alkatrészt megbízható földelési csatlakozáshoz kell kötni. A tömítőhoronynak tisztának és karcolásmentesnek kell lennie. Óvatosan hordja fel a tömítőanyagot, elkerülve, hogy a gázoldalra vándoroljon. A hegesztett tartály jellemzően nulla pont öt százalék alatti éves szivárgást ér el. A végső tesztelés magában foglalja a szigetelési ellenállás mérését, a teljesítményfrekvencia-tűrő feszültség ellenőrzését és a háromállású kapcsoló mechanikus reteszelésének működési megerősítését. Soha ne nyissa ki a gázzal töltött kamrát, hacsak a gyártó nem engedélyezi és nem irányítja. A berendezés helyiségében alacsony szintű szellőztetést kell biztosítani óránként legalább négyszer levegőcserével, és a zárt területeken dolgozó személyzetnek ajánlott SF6- és oxigénérzékelő monitorokat hordani.

Műhely

Tanúsítványok és minősített

GYIK

1. kérdés: Milyen jótállási fedezet biztosított?

A normál garancia az üzembe helyezéstől számított tizenkét hónapig vagy a szállítástól számított tizennyolc hónapig tart, attól függően, hogy melyik következik be először, kérésre meghosszabbított feltételek

Q2: Mennyire egyszerű a pótalkatrészek beszerzése?

A kritikus alkatrészeket a regionális készletben tartják, a legtöbbet három-öt munkanapon belül kiszállítják

3. kérdés: Milyen rutin karbantartás szükséges valójában?

A nyomásmérők és a kábelvégződések szemrevételezése évente, a működési mechanizmus ellenőrzése néhány évente a kapcsolási gyakoriságtól függően

4. kérdés: Bővíthető ez az egység később, ha növekszik a terhelés?

Igen, a moduláris architektúra lehetővé teszi további panelek hozzáadását minimális utómunkával, feltéve, hogy a kezdeti elrendezésben helyet foglaltak

5. kérdés: Milyen tanúsítványokkal rendelkezik ez a berendezés?

A szerelvény rendelkezik ISO 9001 tanúsítvánnyal, valamint a vonatkozó IEC szabványokhoz igazodó típusvizsgálati jelentésekkel, kérésre a teljes dokumentáció elérhető
