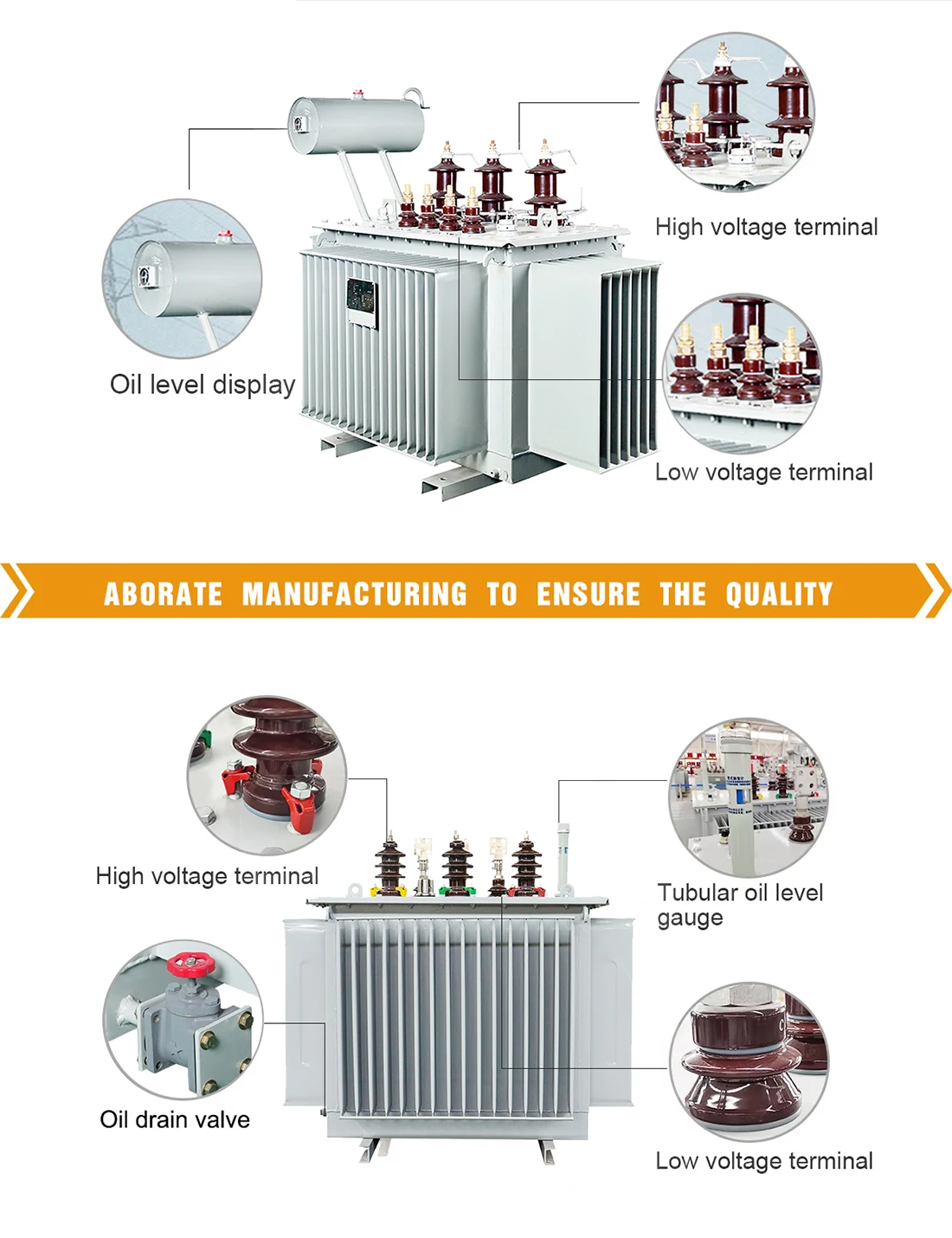

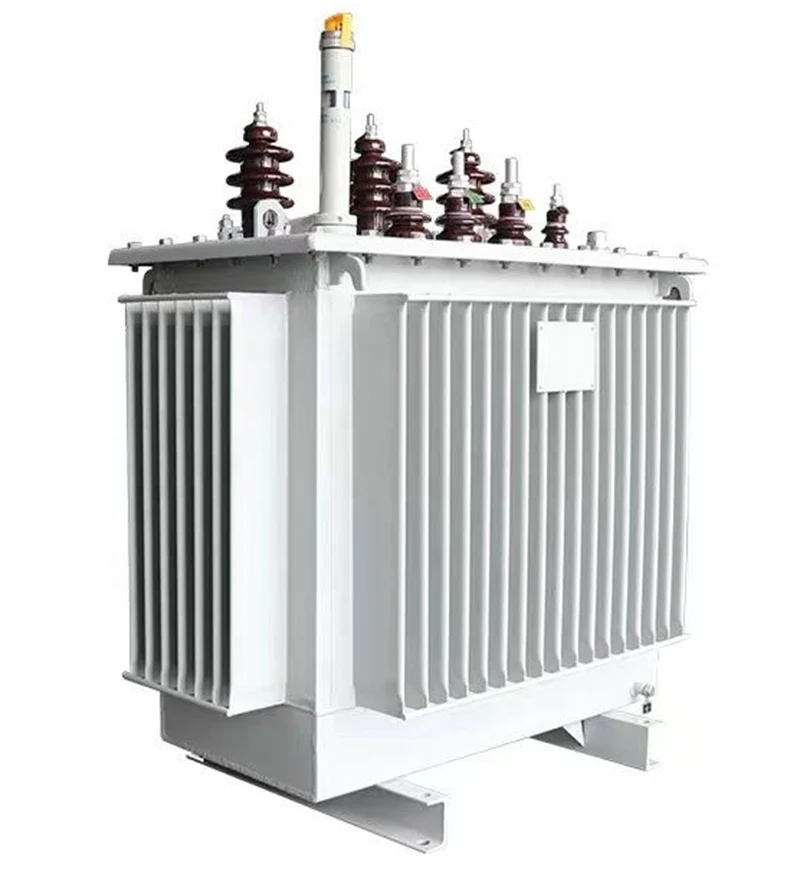

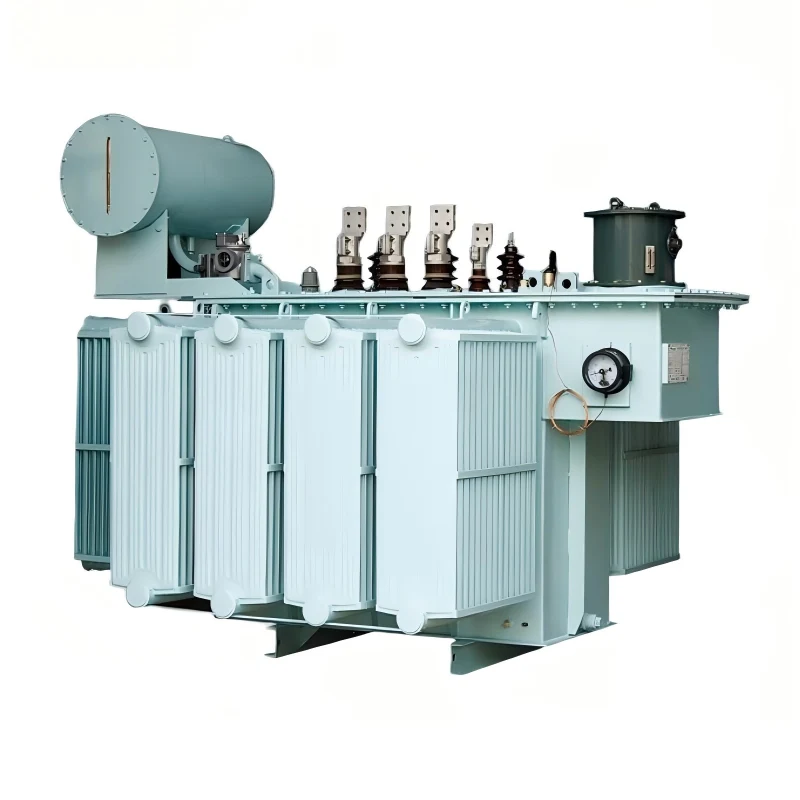

A JUCEG, mint a 35 kV-os háromfázisú olajbemerült transzformátorok professzionális K+F és gyártó gyára Kínában, tömeggyártásra, szigorú ISO-minőség-ellenőrzésre és OEM/ODM szolgáltatásra specializálódott. Kiváló minőségű anyagok és fejlett tervezési technikák használatával miniatürizálást ér el, kis mérettel, könnyű súllyal, valamint könnyű telepítéssel és szállítással. Új energiatakarékos technológiákat alkalmaz, amelyek a hagyományos transzformátorokhoz képest jelentősebb energiatakarékossági hatást fejtenek ki, különösen kis terhelésű és terhelés nélküli körülmények között, miközben továbbra is magas energiahatékonyságot tartanak fenn. A 35 kV-os háromfázisú olajba merülő transzformátor terhelési feszültségszabályozási funkcióval rendelkezik, amely közvetlenül szabályozhatja a feszültséget terhelés alatt a gép leállítása nélkül. Kényelmes működtetése, gazdaságosan praktikus és nagyobb hatásfokkal rendelkezik.
Stabilan kiadja a feszültséget, hatékonyan csökkenti a feszültségingadozásokat és a zajt, valamint jó szigetelési teljesítményt nyújt, ami megakadályozza az elektromos baleseteket. A héj és a szigetelőanyagok jó időjárás- és korrózióállósággal rendelkeznek, és alkalmazkodnak a különféle zord környezeti feltételekhez, biztosítva a hosszú távú stabilitást.
|
Paraméter |
Részletek/Műszaki adatok |
|
Névleges teljesítmény |
500 kVA ~ 20 000 kVA |
|
Bemeneti feszültség |
33 kV / 35 kV |
|
Kimeneti feszültség |
0,4 kV / 0,69 kV / 1 kV |
|
Névleges frekvencia |
50 Hz / 60 Hz |
|
Kapacitás |
1000 L ~ 12 000 L |
|
Hűtési módszer |
ONAN (természetes olajhűtés)/ONAF (olajos levegőhűtés) |
|
Impedancia feszültség |
4% ~ 6% |
|
Terhelési veszteség |
< 2 W / kVA |
|
Rövidzárlati veszteség |
≤ 2% |
|
Környezeti hőmérséklet |
-5 °C ~ 40 °C (A magas hőmérsékletű változat támogatja a magas hőmérsékletnek ellenálló kialakítást) |
|
Súly |
2000 kg ~ 25 000 kg |
|
Külső méretek |
Teljesítménymodell szerint testreszabva: 2,0 m x 3,5 m x 6,0 m |
|
Szigetelési szint |
F-osztályú (155 °C)/H-osztályú (180 °C) |
|
Szeizmikus ellenállás |
8. fokozatú szeizmikus ellenállás, alkalmas összetett geológiai környezetekhez |
|
Zajszint |
≤ 65 dB (alacsony zajszintű kialakítás, városi és ipari területeken használható) |
|
Energiatakarékos teljesítmény |
Hatékony kialakítás, amely megfelel a nemzetközi energiahatékonysági szabványoknak és csökkenti az energiafogyasztást |
|
Hosszú távú stabilitás |
A kiváló minőségű alkatrészek stabil működést és alacsony meghibásodási arányt biztosítanak |
|
Tanúsítási szabványok |
ISO tanúsítási szabványok |
1. 7-fokozatú hőmérséklet-szabályozási technológiai rendszer, amely a hőmérsékleti mező dinit elemanalízisével kombinálva biztosítja a különböző szigetelőanyagok teljesítménybeli előnyeinek teljes kihasználását.
2. A szigetelőrendszer a JUCEG Insulation papír technológián alapul.
3. Alacsony zajszint: Különböző részeken egyedi zajcsökkentési intézkedéseket fogadnak el annak biztosítására, hogy a zajszabályozás jobb legyen, mint a nemzeti szabványok.
A JUCEG 35 kV-os háromfázisú, olajba merülő transzformátorai alkalmasak a nyári csúcsteljesítmény-igények kielégítésére, magas hőmérséklet mellett nagy terhelésű elosztóhálózatokhoz, valamint sokkterheléses és folyamatos túlterhelési követelményeknek megfelelő helyekre. Például acél, kohászati ipar, vasúti szállítás, erőmű, vízerőmű stb.
|
Névleges Kapacitás |
Feszültség kombináció és csap tartomány |
Vektor Csoport |
Terhelési veszteség kW |
terhelési veszteség kW (75 C) |
Terhelés nélkül jelenlegi % |
Rövidzár impedancia % |
||
|
nagyfeszültségű |
Magas feszültség csapolási tartomány |
Alacsony feszültség kV |
||||||
|
30 |
6 6.3 10 10.5 |
±5 ±2×2,5% |
0.4 |
Dyn11 Yyn0 |
0.1 |
0.63 |
1.50 |
4.0 |
|
50 |
0.13 |
0.91 |
1.30 |
|||||
|
63 |
0.15 |
1.09 |
1.20 |
|||||
|
80 |
0.18 |
1.31 |
1.20 |
|||||
|
100 |
0.20 |
1.58 |
1.10 |
|||||
|
125 |
0.24 |
1.89 |
1.10 |
|||||
|
160 |
0.28 |
2.31 |
1.00 |
|||||
|
200 |
0.34 |
2.73 |
1.00 |
|||||
|
250 |
0.40 |
3.20 |
0.90 |
|||||
|
315 |
0.48 |
3.83 |
0.90 |
|||||
|
400 |
0.57 |
4.52 |
0.80 |
|||||
|
500 |
0.68 |
5.41 |
0.80 |
|||||
|
630 |
0.81 |
6.20 |
0.60 |
4.5 |
||||
|
800 |
0.98 |
7.50 |
0.60 |
|||||
|
1000 |
1.15 |
10.30 |
0.60 |
|||||
|
1250 |
1.36 |
12.00 |
0.50 |
|||||
|
1600 |
1.64 |
14.50 |
0.50 |
|||||
|
2000 |
1.94 |
18.30 |
0.40 |
5.0 |
||||
|
2500 |
2.29 |
21.20 |
0.40 |
|||||
|
3150 |
2.81 |
26.66 |
0.40 |
|||||
|
Vonatkozás |
33kV-os elosztó transzformátor |
35kV-os elosztó transzformátor |
|
Névleges feszültség |
33 kV (általános sok IEC-alapú rendszerben) |
35 kV (gyakran a legmagasabb berendezési feszültség Um az IEC szabványokban) |
|
A berendezés legmagasabb feszültsége (um) |
36kV-ig |
36–40,5 kV (üzemi ráhagyást biztosít) |
|
Közös használat |
Elsődleges vagy másodlagos elosztásban használják, például 132/66kV-ról 33kV-ra, vagy 33kV-ról 11/0,4kV-ra |
Hasonló használat 35 kV névleges feszültségű hálózatokban (Kínában és Ázsia egyes részein gyakori) |
|
Tipikus értékelések |
500kVA–20MVA+, olajos vagy száraz típusú |
Majdnem azonos minősítések és típusok |
|
Szigetelés és BIL |
A villámimpulzus 170-200 kV körüli ellenállása |
Kicsit magasabb, a 35 kV-os osztálynak megfelelő |
|
Szabványok |
IEC60076, IEEE/ANSI; gyakori Indiában, az Egyesült Királyságban, a Közel-Keleten és Afrikában |
IEC60076 (Um=36kV osztály); Kínában és néhány ázsiai régióban használják |
|
Alkalmazások |
Városi/vidéki alállomások, ipari üzemek, kereskedelmi komplexumok, megújuló fel/lelépés |
Ugyanazok az alkalmazások 35 kV-on szabványosított hálózatokhoz |
|
Fizikai méret és költség |
Nagyon hasonló a 35 kV-os egységekhez |
Kicsit nagyobb vagy drágább a magasabb szigetelési szint miatt |
|
Hatékonyság és veszteségek |
Egész napos hatékonyságra és alacsony veszteségekre optimalizálva |
Ugyanaz a hatékonyságfókusz |
