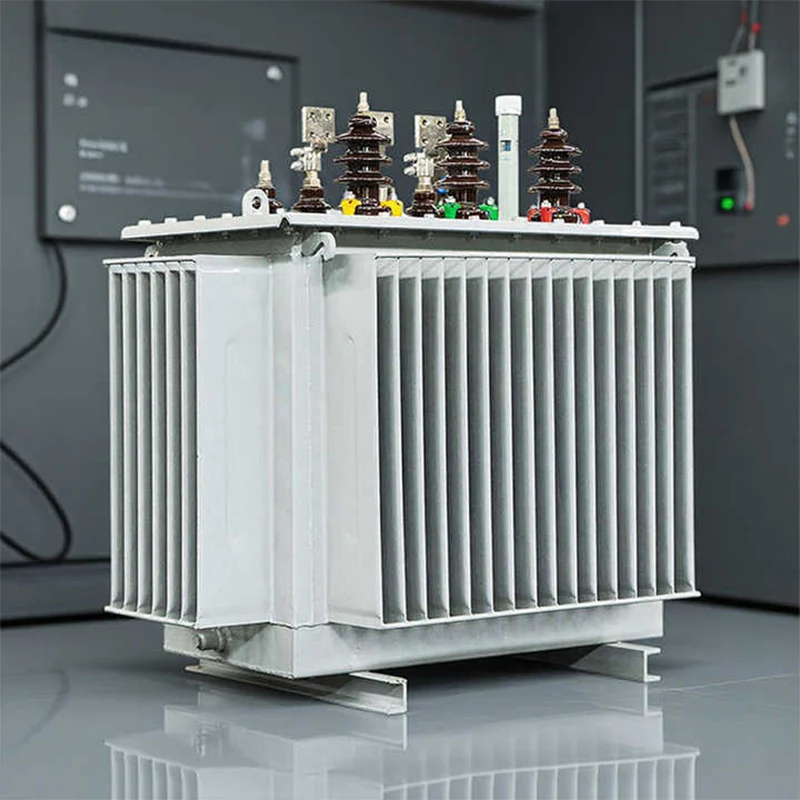

S11 S13 1000kVA olajmerítő transzformátor

A JUCEG vezető szerepet tölt be az S11 S13 1000 kVA olajbemerülő transzformátorok gyártóiban és beszállítóiban – OEM/ODM szolgáltatásokat kínál versenyképes gyári árakkal! Az S13 olajbemerített transzformátor egy kiváló minőségű energiatakarékos áramellátás, amely ultraalacsony veszteséget, nagy megbízhatóságot, erős környezeti alkalmazkodóképességet és intelligens kompatibilitást integrál. Az S13 1000kVA olajba merülő transzformátor nemcsak megfelel a jelenlegi nemzeti energiatakarékossági és emisszió-csökkentési követelményeknek, hanem az energiafogyasztás és a karbantartási költségek csökkentésével hosszú távú gazdasági előnyökkel is járhat a felhasználók számára. A globális villamosenergia-hálózatok folyamatos korszerűsítésével az S13 sorozat fontosabb szerepet fog betölteni az energiaátviteli és elosztó rendszerekben.

Ha hatékony, stabil és testreszabható olajbemerített transzformátor megoldást keres, akkor a JUCEG Electrical lesz az Ön megbízható partnere. Professzionális K+F csapatunk és teljes értékesítés utáni szolgáltatási rendszerünk van, amely személyre szabott termékeket és professzionális műszaki támogatást tud nyújtani a tényleges alkalmazási forgatókönyvek alapján.

Jellemzők

1. A tekercs kis axiális rövidzárlati erőszerkezetet alkalmaz. Amikor a transzformátor rövidre van zárva, nagymértékben csökkentheti az axiális rövidzárlati erőt, és nagymértékben javítja a rövidzárlat ellenálló képességét.

2. A burkolat felületén található összes csavar és anya 304-es rozsdamentes acélból készül, ami fokozza a transzformátor rozsdagátló képességét.

3. Minden tömítő gumigyűrű a legjobb gumianyagot alkalmazza Kínában, ami nagymértékben meghosszabbítja a tömítő gumigyűrű élettartamát.

4. A transzformátortest nagy megbízhatóságú tartószerkezetet alkalmaz, hogy biztosítsa a tekercs felső és alsó részének megbízható összenyomását. Az egész test felépítése javítja a rövidzárlatokkal szembeni ellenálló képességet.

5. Ez nemcsak a transzformátor üresjárati veszteségét csökkenti, hanem azt is biztosítja, hogy a magfluxus ne legyen telítve, amikor a transzformátor feszültség alatt működik, így a transzformátor harmadik felharmonikusa kicsi.

1. ábra: Terheletlenségi veszteség és terhelési veszteség összehasonlítása (1000kVA/10kV modell)

Adatforrás: Országos Villamosenergia-ipari Energiatakarékos Transzformátor Műszaki Szabványok

1. Rendkívül alacsony energiaveszteség:

Amint az 1. ábrán látható, az S13 sorozat körülbelül 53%-kal csökkenti az üresjárati veszteséget az S9 modellhez képest és 26%-kal az S11 modellhez képest, és a terhelési veszteség is több mint 6%-kal csökken az S11 modellhez képest. Az ultra-alacsony veszteségű kialakítás közvetlenül csökkenti a hosszú távú energiafogyasztást, csökkenti a felhasználók villamosenergia-költségeit és csökkenti az energiaellátó rendszerek szén-dioxid-kibocsátását.

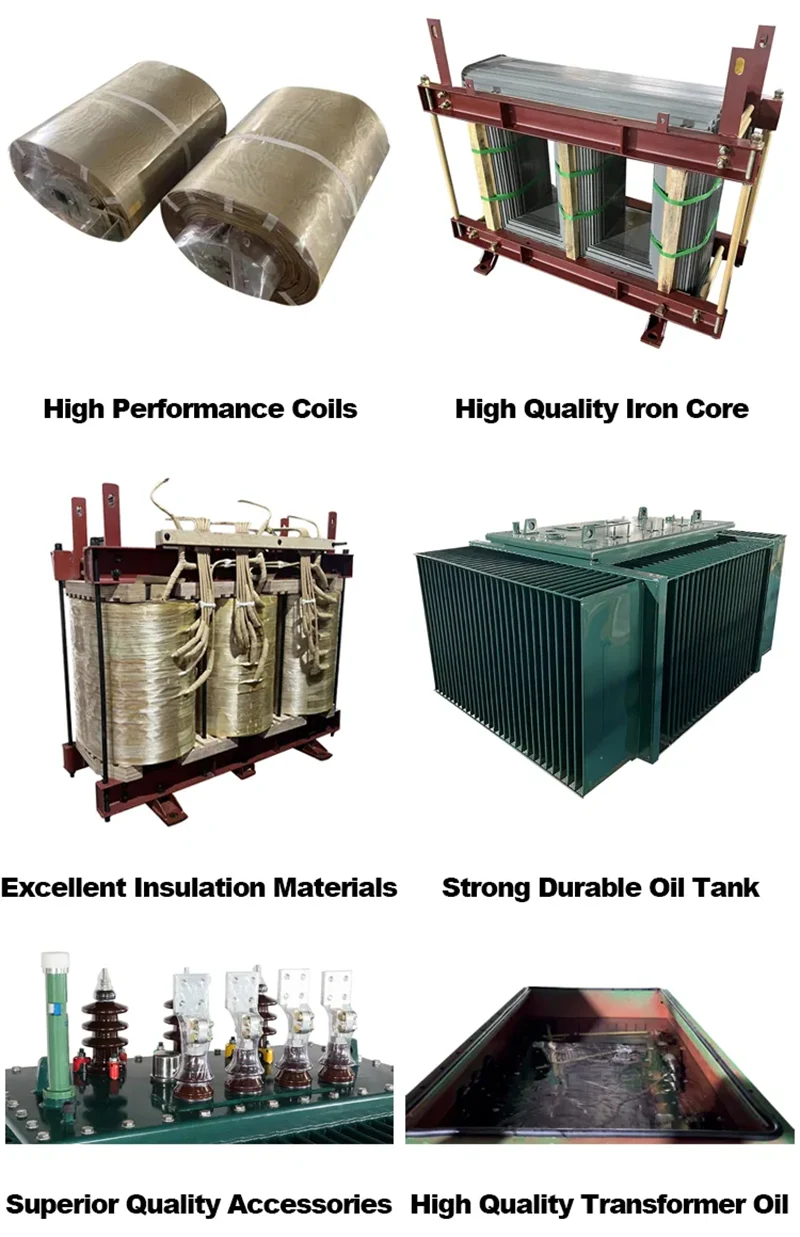

2. Kiváló minőségű szilíciumacél mag:

Az S11 S13 1000 kVA olajba merített transzformátor hidegen hengerelt szemcseorientált szilíciumacél lemezeket használ, amelyek nagy mágneses permeabilitással és alacsony vasveszteséggel rendelkeznek maganyagként. A magot fejlett step-lap halmozási technológiával dolgozták fel, amely minimalizálja a mágneses szivárgást és a magrezgést, tovább csökkentve az üresjárati veszteséget és az üzemi zajt (a működési zaj 50 dB-en belül van szabályozva, ami jóval alacsonyabb, mint a nemzeti szabvány 65 dB).

3. Optimalizált szigetelő- és hűtőrendszer:

A transzformátor kiváló minőségű ásványi szigetelőolajat használ, jó hőstabilitással és szigetelési teljesítménnyel, amely illeszkedik a lezárt hullámos olajtartály szerkezetéhez. A hullámos tartály a szigetelőolaj hőmérséklet-változásával automatikusan kitágulhat és összehúzódhat, megvalósítva a zárt, karbantartásmentes működést (a tömítőrendszer élettartama több mint 20 év). Az optimalizált olajkör-kialakítás felgyorsítja a hőleadást, így még teljes terhelés mellett is hosszú ideig stabil működést biztosít magas hőmérsékletű környezetben.

4. Erős szerkezeti robusztusság:

A tartály és a keret kiváló minőségű hidegen hengerelt acéllemezből készül, korróziógátló bevonattal (epoxi cinkben gazdag alapozó + poliészter bevonat), amely kiválóan ellenáll a rozsdának, nedvességnek és mechanikai behatásoknak. Alkalmazkodni tud a zord kültéri munkakörnyezetekhez, mint például a magas páratartalmú tengerparti területek, az ipari park poros területei és az északi, alacsony hőmérsékletű területek (-40 ℃ és 60 ℃ közötti üzemi hőmérsékleti tartomány).

5. Intelligens felügyeleti kompatibilitás:

Az S11 S13 1000 kVA olajba merített transzformátor telepítési interfészekkel rendelkezik intelligens felügyeleti eszközökhöz (például olajhőmérséklet-érzékelő, tekercs-hőmérséklet-érzékelő és részleges kisülésfigyelő). Az elektromos hálózathoz csatlakoztatható intelligens vezérlőrendszerhez az olajhőmérséklet, a tekercshőmérséklet, az olajszint és az üzemállapot valós idejű nyomon követése érdekében, és időben riasztást küldhet rendellenes körülmények esetén, javítva a működés biztonságát és intelligenciáját.

Főbb alkalmazási forgatókönyvek

Az S11 S13 1000 kVA olajba merülő transzformátorok kialakítása rendkívül sokoldalú, nagy hatékonysággal, stabilitással és környezeti alkalmazkodóképességgel rendelkezik, így alkalmas különféle áramelosztási forgatókönyvekre, beleértve:

1.Ipari parkok és nehézipari vállalkozások

A nagy teljesítményterhelésű és hosszú távú folyamatos működést igénylő nehézipari vállalkozások számára, mint például az acél-, vegy- és gépipar, az S13 1000kVA olajbemerített transzformátor ideális áramelosztó berendezés. Ultra-alacsony vesztesége csökkentheti a termelési energiafelhasználás költségeit, masszív szerkezete pedig alkalmazkodik az ipari telephelyek összetett energiakörnyezetéhez.

2. Városi és vidéki villamosenergia-hálózatok

A nemzeti energiatakarékos villamosenergia-hálózat átalakításának és korszerűsítésének alapvető berendezéseként széles körben használják városi lakóközösségekben, vidéki áramellátó állomásokon és önkormányzati közintézményekben. Alacsony zajszintű kialakítása megfelel a lakóövezetek környezetvédelmi követelményeinek, energiatakarékos teljesítménye pedig megfelel a nemzeti „kettős széndioxid” stratégiának.

3. Erőművek és alállomások

Az S11 S13 1000kVA olajbemerült transzformátort hőerőművek, vízerőművek és szélerőművek elosztó transzformátoraként használják, kielégítve a közép- és kisfeszültségű villamosenergia-hálózatok energiaátviteli igényeit. Magas hatásfoka javítja az erőművek általános energiaátviteli hatékonyságát. Az áramellátás megbízhatóságát magas követelményeket támasztó nagy infrastrukturális projekteknél, mint például nagysebességű vasutak, autópálya szervizterületek, repülőtéri logisztikai parkok, az S13 sorozat stabil és folyamatos áramellátást tud biztosítani, valamint a tömített szerkezete csökkenti a helyszíni karbantartás leterheltségét is.
