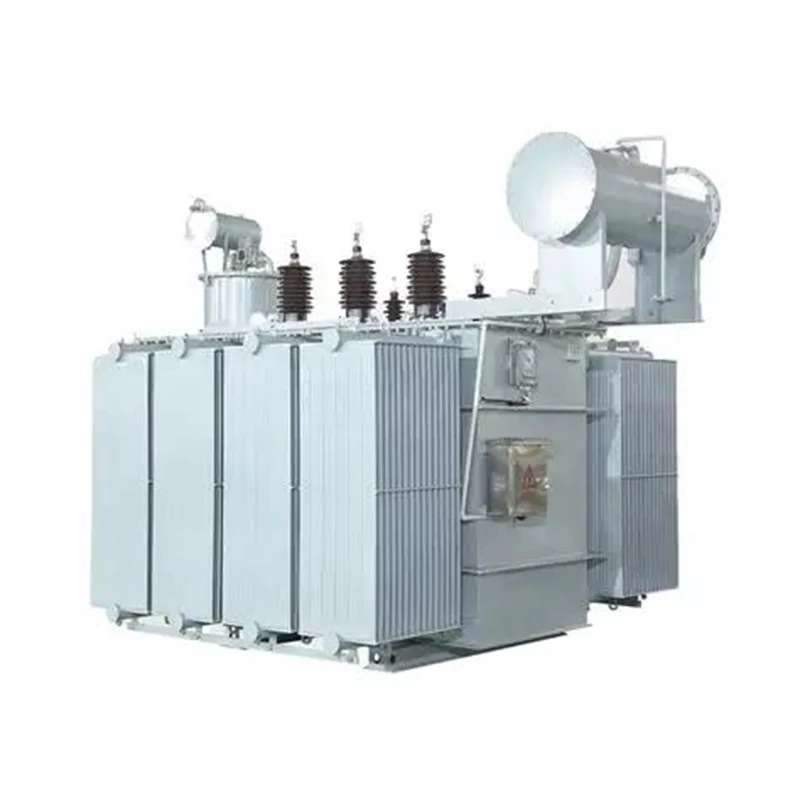

OLTC olajba merített teljesítménytranszformátor

Professzionális, kiváló minőségű JUCEG OLTC olajba merített teljesítménytranszformátor-gyártóként a legjobb értékesítés utáni szolgáltatást kínáljuk Önnek. Az OLTC lehetővé teszi a transzformátor számára, hogy terhelés alatt változtassa a csap helyzetét, ezáltal állítsa be a kimeneti feszültséget. Ez különösen fontos stabil feszültségellátást igénylő helyzetekben, például olyan területeken, ahol jelentős feszültségingadozások tapasztalhatók az elektromos hálózatban, vagy olyan ipari forgatókönyvekben, ahol gyakori a terhelésváltás. Az OLTC olajba merített teljesítménytranszformátor transzformátorolajat használ szigetelő közegként, amely nagy szigetelési szilárdsággal rendelkezik, és hatékonyan képes leválasztani a tekercsek közötti feszültségeket, valamint a tekercsek és a földelt vasmag/olajtartály közötti feszültséget, megakadályozva a rövidzárlati kisülést. A transzformátorolaj nemcsak szigetelő közegként szolgál, hanem a hőelvezetésben is szerepet játszik. A transzformátor működése során keletkező hőt felveszi, a hőt konvekción keresztül az olajtartály falára továbbítja, majd az olajtartály falán keresztül a levegőbe disszipálja, így gondoskodik arról, hogy a transzformátor hőmérséklete a megengedett tartományon belül maradjon. A vasmag általában szilícium acéllemezekből készül, amelyek egymásra vannak rakva, hogy csökkentsék az örvényáram-veszteségeket és a mágneses hiszterézis veszteségeket; a tekercsek feltekercselt réz- vagy alumíniumhuzalokból készülnek, nagyfeszültségű tekercsekre és kisfeszültségű tekercsekre osztva, és a bemenő elektromos energiát elektromágneses indukción keresztül különböző feszültségszintű kimenő elektromos energiává alakítják át.

Hogyan működnek az OLTC transzformátorok a gyakorlatban

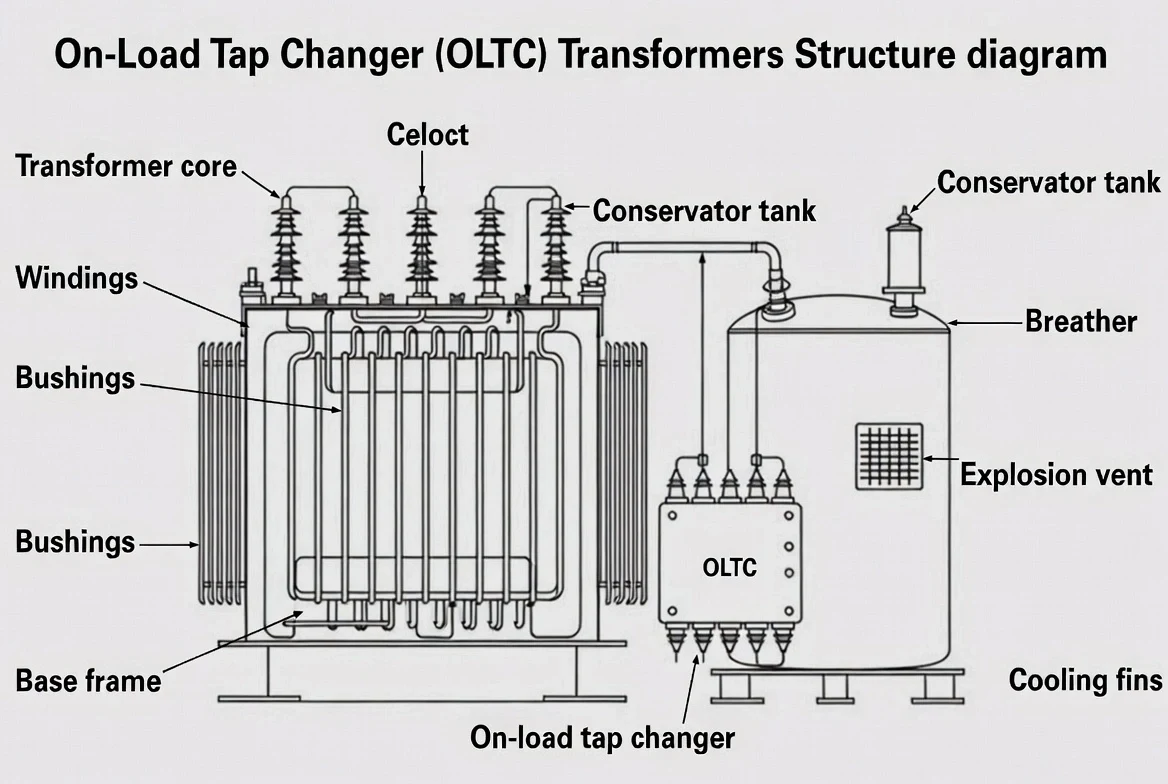

Működési elv

Az OLTC úgy működik, hogy vált a transzformátor tekercsének különböző pontjaihoz csatlakoztatott leágazások között.

Minden érintésváltáskor:

1. A terhelési áram átmenetileg átmeneti ellenállásokon vagy reaktorokon keresztül történik.

2. Az ívvezetést egy szigetelt kapcsolókamra szabályozza.

3. A kimeneti feszültség beállítása a táplálás megszakítása nélkül történik.

Ez a szabályozott folyamat stabil feszültségszabályozást biztosít még nagy terhelésváltozások esetén is.

Tipikus feszültségszabályozási tartomány

A legtöbb OLTC transzformátor a következőket kínálja:

· ±10% feszültségszabályozás

· Lépcsőméretek 1,25% vagy 1,5%

· 17-33 leágazási pozíció a transzformátor kivitelétől függően

OLTC olajba merített teljesítménytranszformátor Ezeket a paramétereket a hálózattervezési tanulmányok és az átviteli vagy elosztóvezetékek mentén várható feszültségesés alapján választják ki.

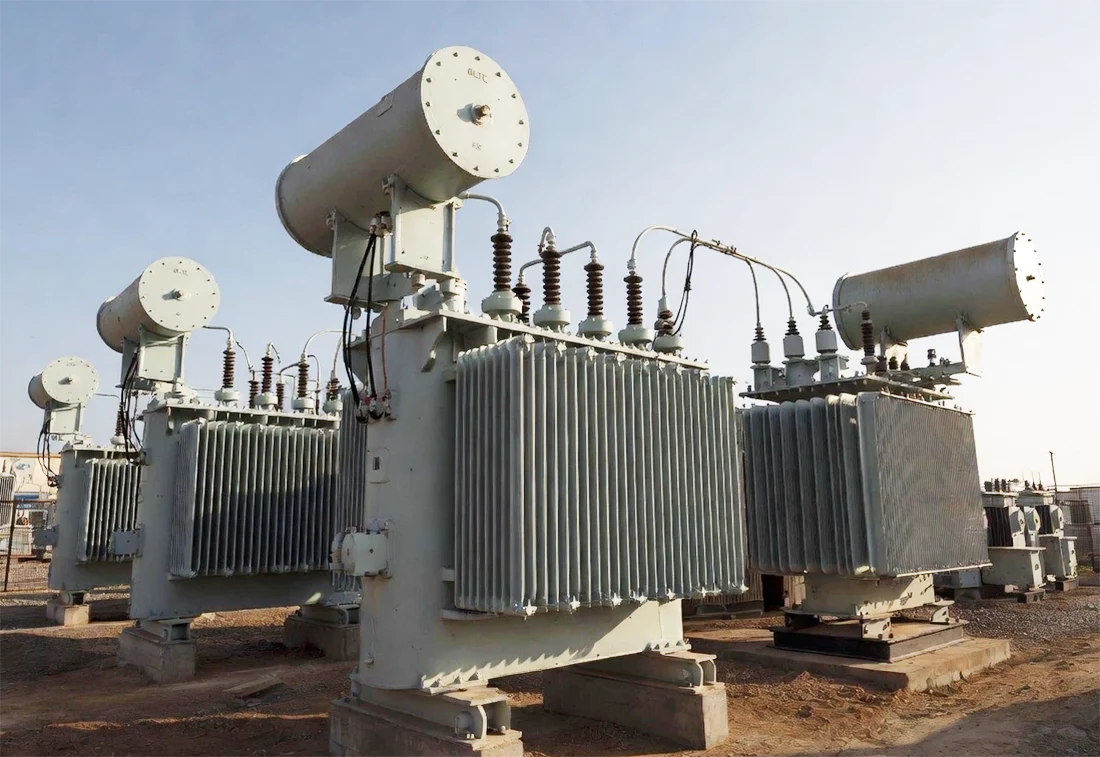

OLTC a nagyfeszültségű és elektromos hálózatokban

Az OLTC transzformátorokat széles körben alkalmazzák:

· Átviteli alállomások (110kV-765kV)

· Kapcsolódási pontok a termelési és terhelési központok között

· Ingadozó keresletű ipari üzemek

· Hálózati transzformátorok megújuló energiához

Ezekben az elektromos rendszerekben az OLTC olajba merített teljesítménytranszformátor segít stabilizálni a feszültséget, csökkenti a műszaki veszteségeket, és biztosítja a közüzemi feszültséghatárok betartását.

Alkalmazási forgatókönyv

Az átviteli és elosztó hálózatokban OLTC olajbemerítésű teljesítménytranszformátorokat használnak a feszültség szabályozására és a villamos energia minőségének biztosítására. Feszültségszabályozási funkciójuk különösen nagy távolságú erőátvitelben vagy az elektromos hálózatban jelentős feszültségingadozásokkal járó területeken különösen fontos. Alkalmasak a stabil feszültségellátást igénylő ipari gyártóhelyekhez, mint például az acél-, vegy- és papíripar. Ezekben az iparágakban a berendezések magas feszültségstabilitási követelményeket támasztanak, és az OLTC olajba merülő teljesítménytranszformátorok kielégítik az igényeiket. A megújuló energiarendszerekben, mint például a nap- és szélenergia, az OLTC olajba merített teljesítménytranszformátort használják az instabil teljesítmény szinkronizálására az elektromos hálózattal. Segítségével kezelhető az instabil teljesítmény, és biztosítható a megújuló energiarendszerek összekapcsolása a hagyományos energiarendszerekkel.
